絕緣板材系列

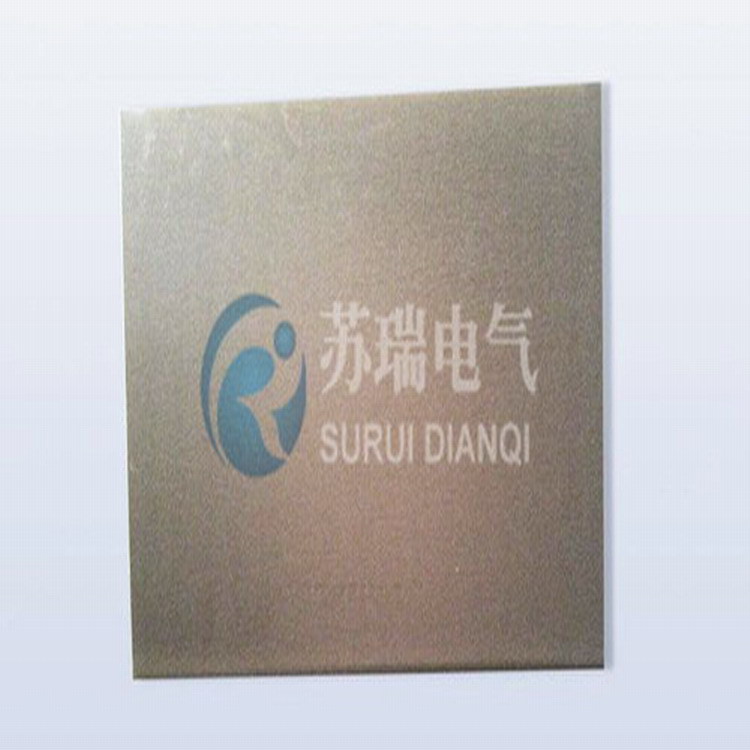

換向器云母板
發布日期：2015-1-10
產品型號：P9
客服熱線：400-874-3188
銷售電話：13921910728 18123801691
瀏覽次數：16110
客服Q Q：
- 產品描述
一：換向器粉云母板的詳細介紹
換向器粉云母板是由環氧樹脂膠粘漆粘貼粉云母紙,經烘焙、壓制加工而成的硬質板狀絕緣材料。
換向器粉云母板厚度均勻，具有較高的電氣性能。適于作工作溫度130℃的直流電機換向器銅片間的絕緣。
二：換向器粉云母板的技術數據
1、尺寸
（1）面積不小于250×500平方毫米。其中允許面積不小于250×300平方毫米的占總重量的5%以下。面積小于上述規定的(其中可包括耐電壓擊穿處做明顯標記的大面積云母板)根據供需雙方協議出廠。
（2）厚度和公差見下表
| 標稱厚度 | 公差 | |
| 平均值 | 個別值 | |
| 0.4-0.15毫米 (相隔0.05) | ±0.03毫米 | ±0.06毫米 |
| 2、外觀：換向器粉云母板邊緣整齊，無針孔、表面起泡、外來雜質和邊角分層的現象。 3、組成成份含量見下表 |
| 云 母膠粘劑揮發物不少于90%不少于10%不少于1.0% |
| 4、收縮率見下表 標稱厚度(毫米)在壓力600公斤/厘米2和溫度20±5℃下(不大于)在壓力600公斤/厘米2和溫度160±5℃下(不大于)不少于909%2.5% |
| 5、光滑度：換向器粉云母在壓力600公斤/厘米2和溫度160±5℃下試驗，邊緣無膠滴擠出和粉云母滑出。 6、常態時的擊穿強度不低于20千伏/毫米。擊穿強度個別值不低于標準值的75%。 7、耐電壓：換向器粉云母按9千伏/毫米計算的電壓值進行耐電壓試驗，不應擊穿 8、起層率見下表。（厚度在1.0毫米以上的粉云母不做規定） |
| 標準厚度范圍與試樣面積(毫米)起層率0.4-0.6520 × 20不大于 5%0.7-1.020 × 40不大于 10% |
